nanoCAD BIM СКС — BIM/ТИМ-решение на Платформе nanoCAD для проектирования и моделирования структурированных кабельных систем


Задачи

  • Проектирование структурированных кабельных систем различной сложности
  • Автоматическая и ручная расстановка оборудования
  • Автоматические расчеты модели и оборудования в ней
  • Автоматическая трассировка кабеля по кабельным каналам
  • Автоматические маркировка и расстановка выносок маркировки оборудования
  • Автоматические проверки модели на корректность ее построения


Преимущества

Работа с базами данных производителей оборудования
Базы моделей оборудования более чем 20 производителей структурированных кабельных систем, шкафов и кабеленесущих систем. Все базы открыты для редактирования и пополнения
Построение модели как при обычном, так и при BIM-проектировании
Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию – nanoCAD BIM СКС всегда создает модель структурированной кабельной системы. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными
Избавление от рутинных операций, минимизация ошибок
При построении модели выполняются инженерные расчеты по российским нормам, а также производятся внутренний анализ и проверка проекта с применением встроенных алгоритмов контроля
Автоматическое формирование отчетных документов
Инструменты программы охватывают ключевые потребности пользователей при генерации всех необходимых проектных документов, включая планы расположения оборудования, спецификацию оборудования, изделий и материалов, структурную схему, отчет по рабочим местам, кабельные журналы, схемы компоновки шкафов

Ключевые возможности

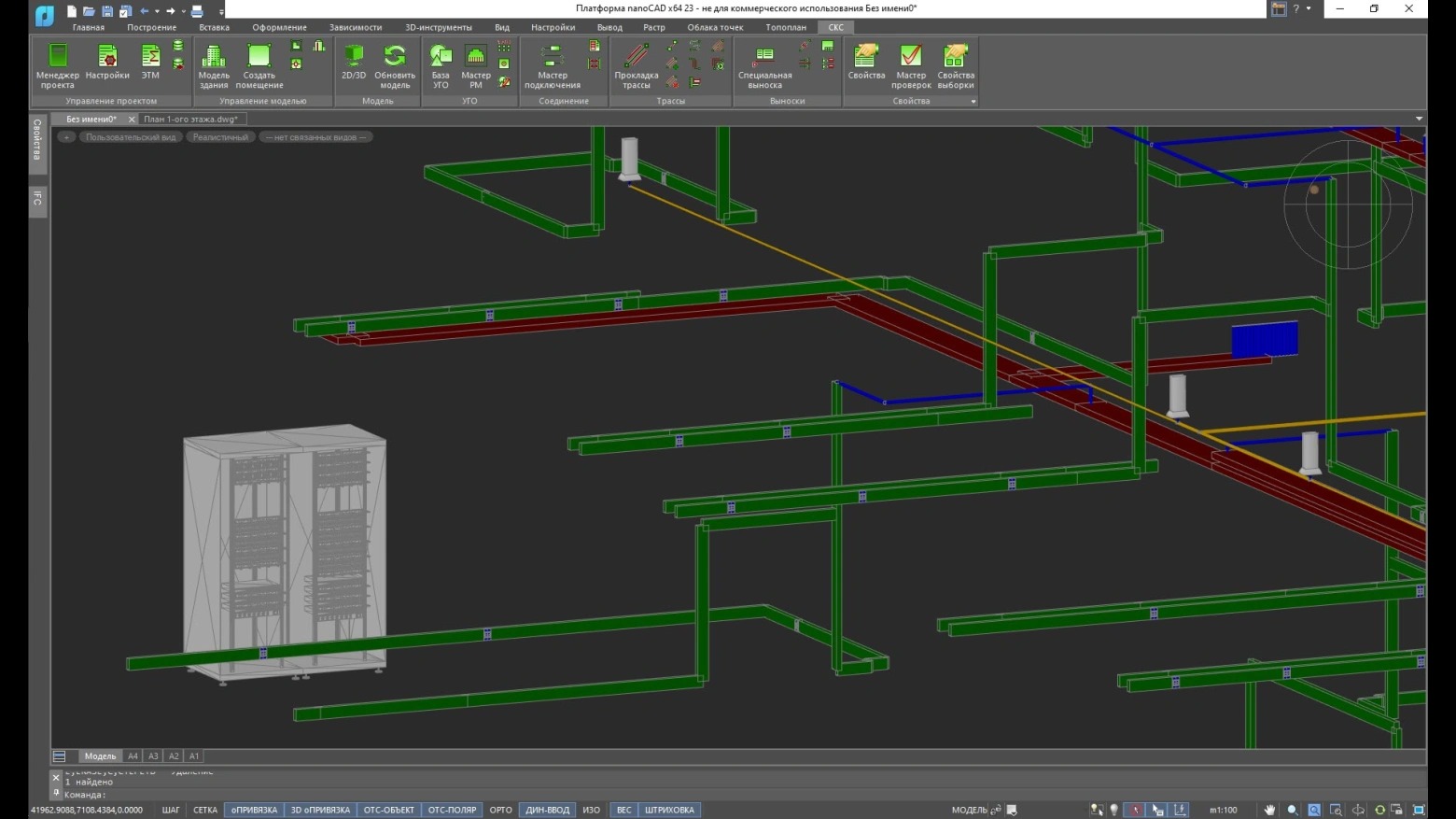

Подсистемы СКС
nanoCAD BIM СКС представлены следующие подсистемы СКС:
  • горизонтальная подсистема;
  • магистральная подсистема;
  • подсистема рабочего места;
  • подсистема
  • телекоммуникационной;
  • администрирование.

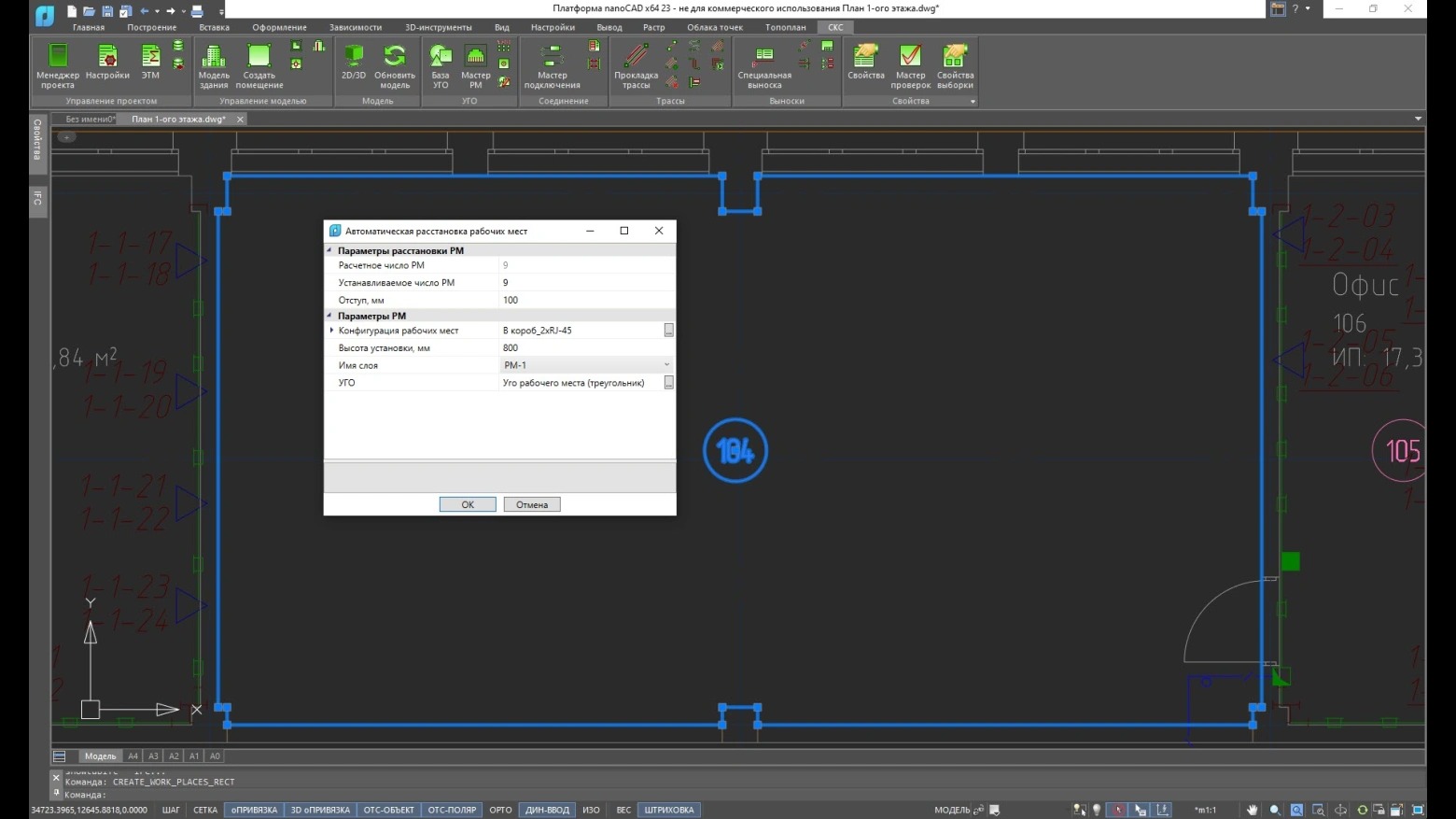

Автоматическая расстановка рабочих мест
Рабочие места могут устанавливаться вручную или в автоматическом режиме. Автоматическая установка возможна как для одного помещения – с точной настройкой количества рабочих мест, так и для нескольких выбранных помещений – с учетом их площади, а также площади на одно рабочее место, заданной для этих помещений



Создание системы кабельных каналов
Используются три основных типа кабельных каналов: лотки, трубы и короба. Проводится автоматический подбор соединительных элементов: тройников, поворотов, отводов, заглушек. При работе с лотками подбираются и установочные элементы для их крепления

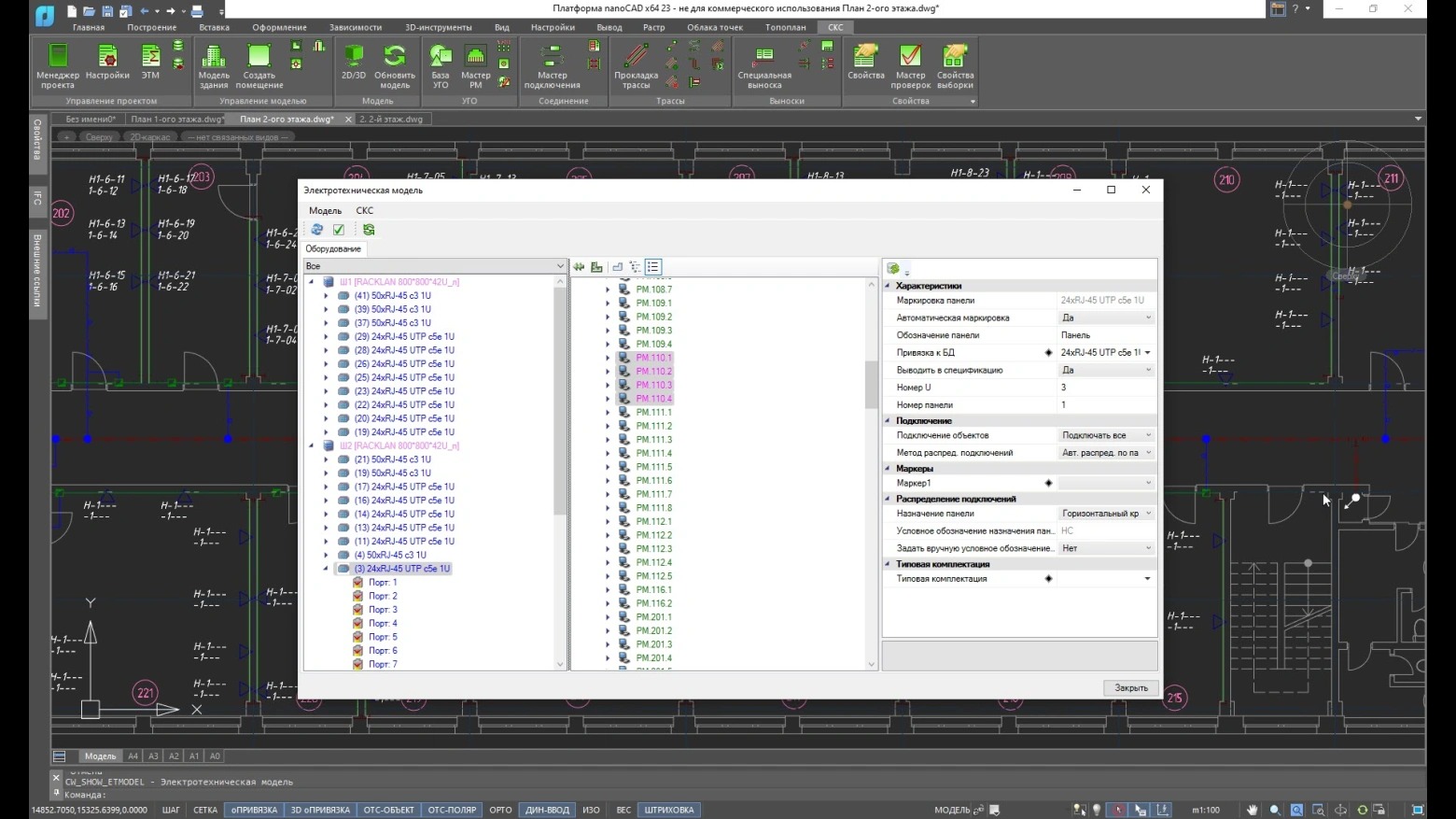

Работа с электротехнической моделью
В проекте все соединения включаются в единую электротехническую модель (ЭТМ), которая позволяет быстро и безошибочно создать соединения как горизонтальной, так и магистральной подсистемы здания
