nanoCAD BIM Отопление

Оставить заявку

nanoCAD BIM Отопление — BIM/ТИМ-решение на Платформе nanoCAD для проектирования и расчета моделей систем отопления зданий и сооружений


Задачи

  • Проектирование систем отопления
  • Автоматизация прокладки двухтрубной системы
  • Автоматические расчеты модели и оборудования
  • Автоматическая генерация аксонометрических схем
  • Автоматическое формирование отчетов и спецификаций
  • Автоматические проверки модели на корректность ее построения

Преимущества продукта

Работа с базами данных производителей оборудования
Базы моделей оборудования включают трубопроводы, запорную арматуру, отопительные приборы, спецоборудование. Все базы открыты для редактирования и пополнения
Корректная взаимосвязь 3D-моделей и 2D-чертежей
Функционал программы позволяет автоматически получить корректную 3D-модель по 2D-чертежам, не прибегая к дополнительной ручной доработке модели
Автоматическое формирование отчетных документов
Автоматически формируется широкий спектр проектных документов: планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические и тепловые отчеты, спецификация и т.д.

Ключевые возможности

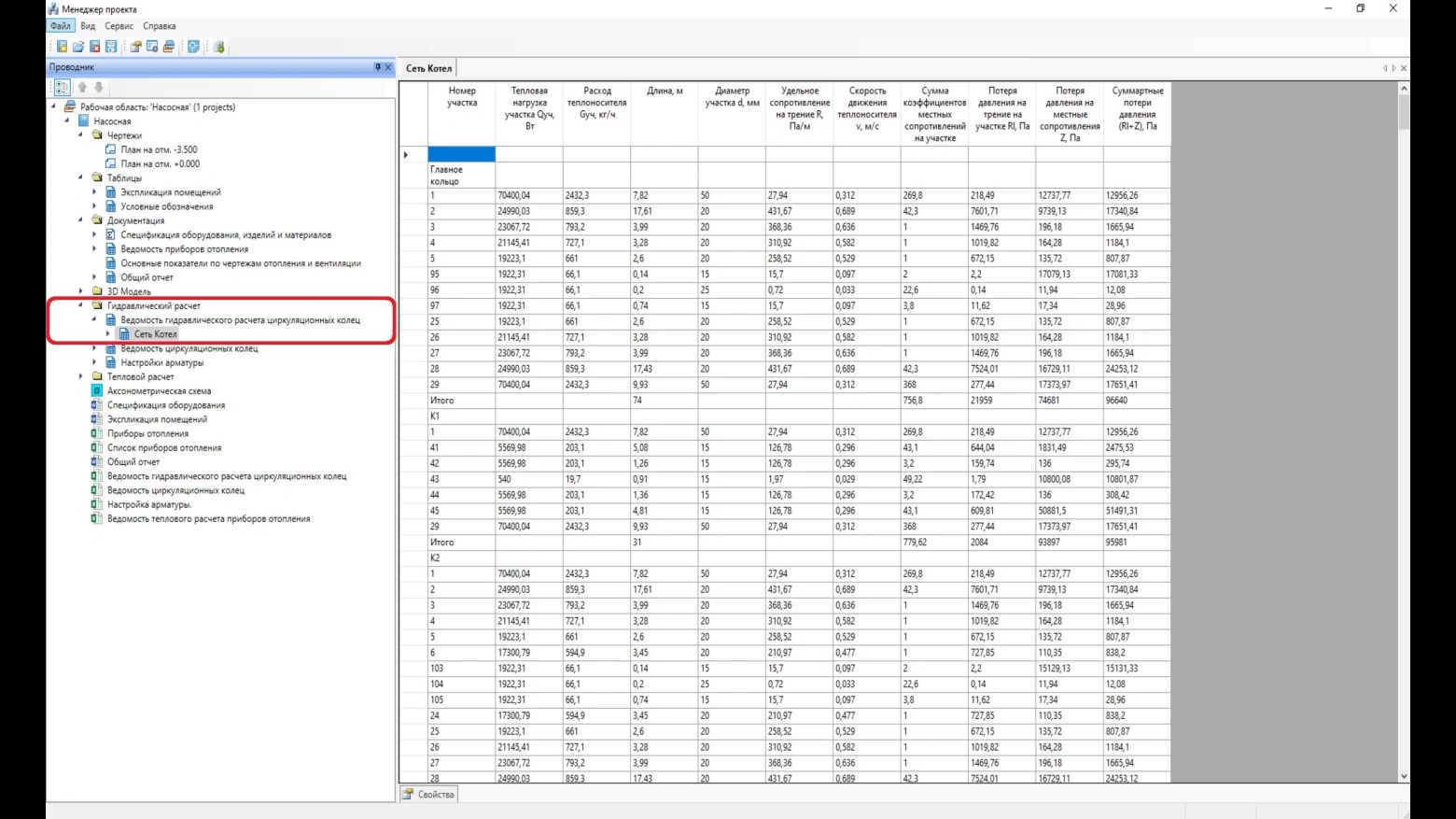

Гидравлический расчет системы отопления
При выполнении расчета программа просчитывает трехмерную модель системы, вычисляет скорости движения, потери давления в трубах и на местных сопротивлениях. По результатам этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе

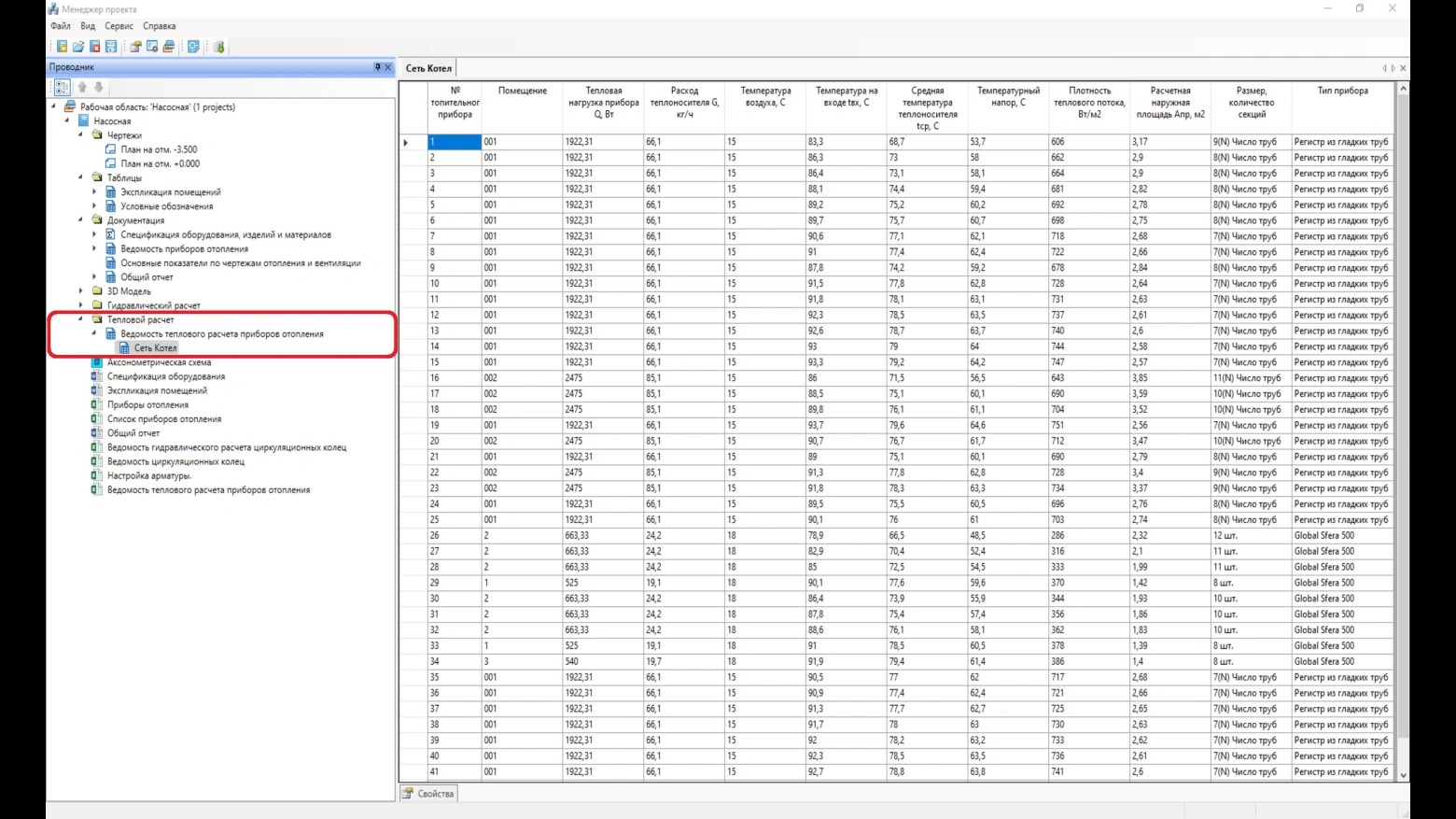

Тепловой расчет системы отопления
При выполнении расчета программа анализирует параметры каждого участка сети. На участках производится расчет тепловой нагрузки, расхода теплоносителя. По результатам расчета осуществляется подбор числа секций радиаторов и формируется тепловой отчет по каждой системе

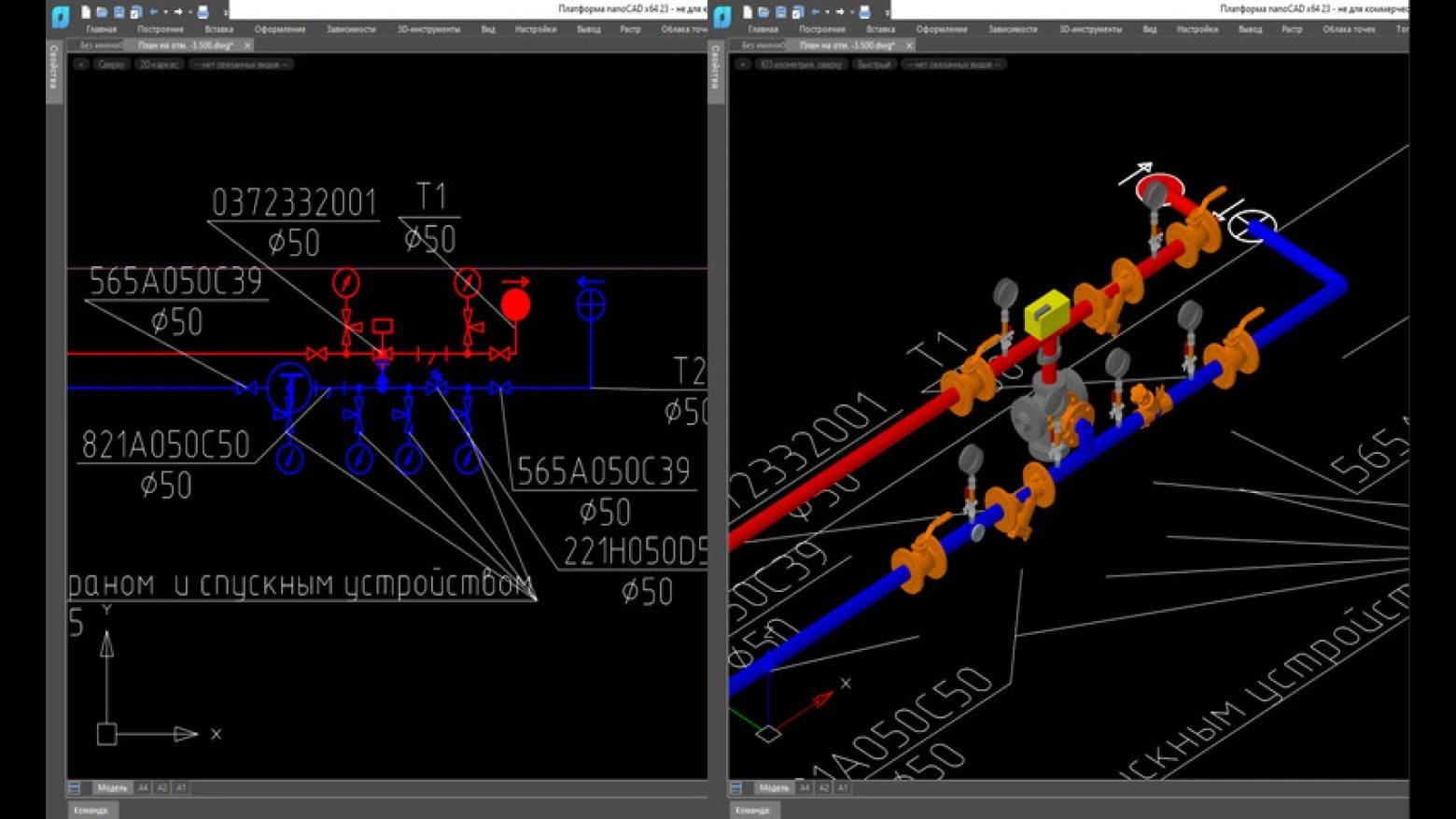

Корректное отображение 3D-модели на 2D-чертежах
Получение реальной модели системы отопления за счет сдвига трубы от оси трассы на плане.Таким образом трасса трубопровода отображается на плане в месте, отличном от расположения трубы в реальном пространстве, что позволяет получить более точную трехмерную модель и делает более корректными результаты вычислений, спецификации оборудования и аксонометрическую схему
